PLC自动控制系统

· 功能介绍

·温度异常保护和报警

·压力过高保护和报警

·温度异常报警及故障显示

·水位异常保护和报警

·水位异常报警及故障显示

·自动停机和报警

·自动追踪负荷，可根据负荷的变化及时调整锅炉运行状态

·自动检测功能，并显示自检信息

·运行状态及故障均能在本地HMI人机界面上和智能综合管理平台上显示

· 控制工艺介绍

1.高压电极锅炉控制柜将为锅炉配套的电动阀门等动力设备提供电源，并能对其进行控制。控制柜至电动阀门等配套设备的动力电缆、控制电缆由我方负责供货及安装。

2.高压电极锅炉控制系统采用PLC控制，各类型1/0点和插槽留有余度，并预留向集中控制系统的通信接口，通讯接口应与集中控制系统的通信协议兼容。

3.高压电极锅炉控制系统具备手动/自动/远程控制切换功能，可实现远程开停机、自动温度控制、功率调整及停机过程自动化功能，可实现无人值守，确保安全运行。

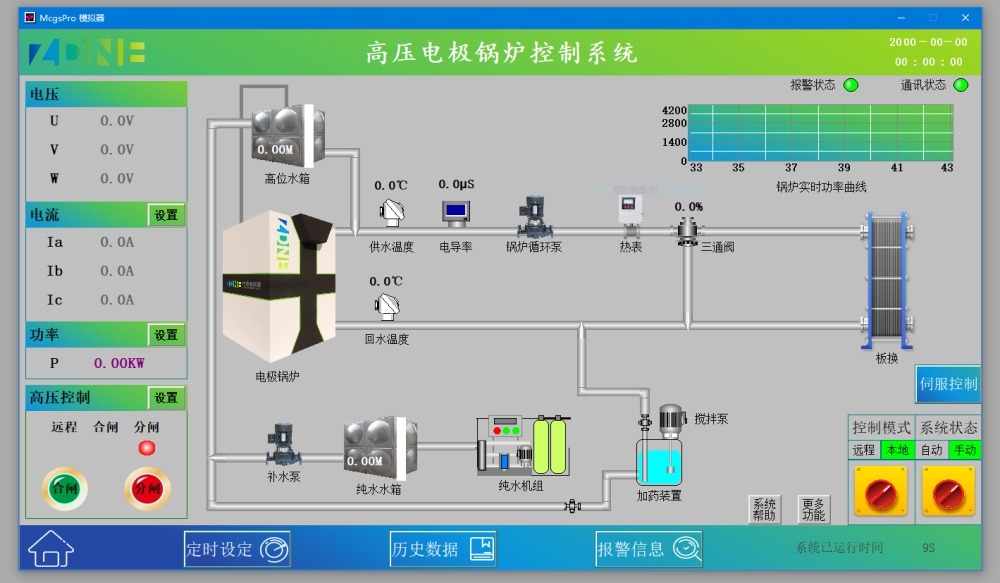

4.高压电极锅炉控制系统采用西门子 S7系列PLC作为中央控制器，本地选用HMI 1366×1080P人机界面作为参数显示设置界面。它可以实现锅炉的自动控制、工况监控、本地定时控制、历史数据记录等图文显示及监控要求，还具备了丰富的故障检测、事故报警、连锁保护等功能，保证锅炉的高效、安全、可靠运行。

5.采用西门子TCP/IP 及标准RS485通讯接口，可根据客户需要自行选择通讯协议及端口，以适合客户上位控制需要。即锅炉所有的运行工况，可以通过相应的通讯协议上传至中控系统，让使用者在远程就可以完全掌握锅炉的所有动态，使得操作运行更加便利与安全。
