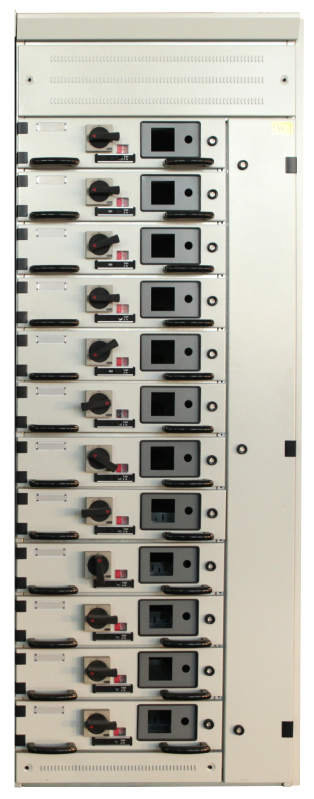

GCK型低压抽出式开关设备

· 产品概述

GCK型低压抽出式开关设备，适用于三相50（60）Hz，额定电压380（400）V-690V；额定电流4000A及以下的三相四线制及三相五线制电力系统；广泛适用于发电厂、变电站、工矿企业，大楼宾馆、机场、码头及广播电视等通信中心，作为输配电设备，电能转换及电能消耗的动力配电中的动力中心（PC）和电动机控制中心（MCC），并可设计成固定柜和抽屉柜混合型交流，可满足不同供配需要。

· 使用环境条件

·海拔高度：2000米及以下；

·环境温度：-5℃~+40℃，24小时平均温度小于或等于+35℃；

·相对湿度：小于或等于90%（+20℃等）；

·无爆炸及易燃危险及无足以损坏绝缘及腐蚀金属的气体，无导电尘埃；

·户内安装，安装地点无剧烈振动及颠簸，安装倾斜度不大于5°。

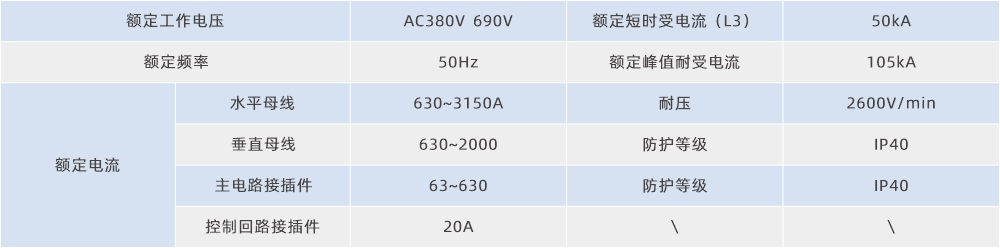

· 主要技术参数

· 结构特点

GCK系统的基本部分为带有20mm间隔模数孔的8MF型骨架，所有框架零件均为免维修型。

GCK系统的标准模数M=20mm，框架结构无需专用工具即能组装成各种形式的柜体。

·外壳

GCK系统为全封闭外壳，防护等级为IP32。

柜底部提供底板，电缆出线口设有阻燃、绝缘的法兰板。门板和外壳可按需要装配单个/多个通风口，顶板为全通风型。

·柜架结构

GCK系统的柜架结构可分为功能单元、母线室和电缆室，其尺寸（高×宽x深）为2200mm×600/800/1000/1200mm×800/1000mm。（进线开关≥2000A，建议选用深度1000mm的柜体。）

抽出式功能单元室内装开关元件及其控制元件，标准高度为10M/2，10M，20M（M=20）。功能单元室与小门设有机械联锁，开关合闸时，小门不能打开，确保操作人员的安全。功能单元的推进机构设有隔离、试验、工作三个位置，并有明显的标志母线室布置在开关柜的上部，内装主母线，与其它单元隔离。

电缆室布置在开关柜的后部，用于出线电缆、控制线和组件之间的接线。垂直母线装在电缆室右侧，用母线罩密封，并有透明视窗观察。

·保护线和中性线连接排

GCK系统可布置成四线或五线制的母线系统。四线制系统包括保护中性线（PEN）五线制系统则加上保护接地线及中性线（PE+N）。

系统连接用的保护/中性线连接排水平安装在开关柜的上部（上进线）或下部（下进线）。供馈电单元连接用的保护/中性线连接排垂直安装在电缆室内。PE+N、PEN排上预留安装孔，用于电缆的连接。
